Ground Zero GZ STS комплект

Ground Zero предлагает измерительную систему, которая позволяет проводить электрические измерения на громкоговорителях.

• Программное обеспечение для измерения звука
• Тест установки динамиков
• Индикатор сбоя в установке
• Измерение уровня громкоговорителей
• Индикатор утечки воздуха
• Идентификатор настройки акустического короба
• Измерение параметров громкоговорителей

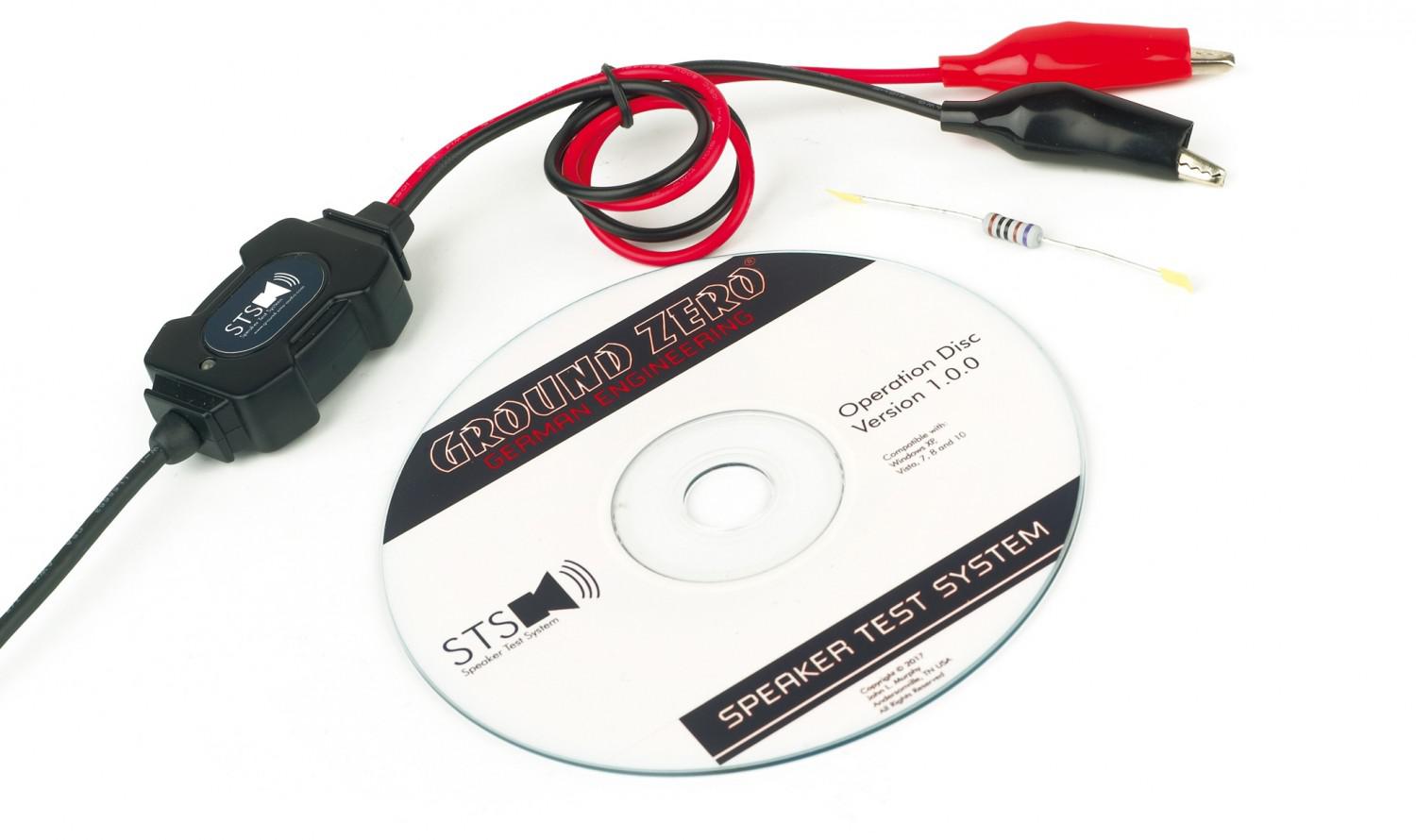

• Компактный интерфейс USB с формованными измерительными проводами
• Измерение импеданса от 1 кГц до 20 кГц, до 10 кОм
• Низкое искажение генератор сигналов от 5 Гц до 20 кГц
• Измеряет резисторы, конденсаторы и катушки индуктивности
• Испытание на шум
• Совместимость с Win XP, Vista, 7, 8 и 10

Как вы можете всё это использовать:

Ground Zeros STS можно использовать для измерения импедансных характеристик и других электрических параметров. Для этого в порт USB компьютера вставляется блок длиной 5 см, и устанавливается программное обеспечение. Имеет ли смысл измерительная система только для электрических измерений без возможности измерения акустических частотных характеристик? Ну, чтобы настроить автомобильную систему Hi-Fi с ней, вам нужна более крупная и значительно более дорогая система. Но STS открывает целый ряд применений в лаборатории и мастерской, которые чрезвычайно полезны в повседневной жизни. Если вы работаете с такими компонентами, как резисторы, катушки и конденсаторы, вы можете использовать STS для точного определения их значений. STS обеспечивает частотную характеристику полного сопротивления для обнаженного громкоговорителя, с помощью которой можно определить параметры Thiele-Small. И это работает очень хорошо, несмотря на плохой источник питания USB, даже с полноразмерным 30-сантиметровым сабвуфером. Но и неисправное шасси, например с царапающей катушкой выставляются их неприглядные кривые импеданса. Измерение импеданса также полезно в транспортных средствах, например определить натянутую установку или ударную мембрану, кроме того, можно проверить проводку. Следующий случай - это измерение кроссоверов с громкоговорителями или без них, в которых их отличная функция может быть четко определена по кривой полного сопротивления.

И, наконец, классическое применение встроенного в корпус динамика. С сабвуферами настройку можно проверить. Резонанс установки драйвера или частота настройки Bass Reflex или полосовой системы намного более четкие из кривой импеданса, чем из любой акустической частотной характеристики. Ошибки сбоев, такие как утечки, также могут быть обнаружены на сабвуфере, и вы также можете увидеть резонансы, вызванные стоячими волнами в корпусе и в рефлекторном порте.

Вывод
STS - чрезвычайно универсальное устройство для измерения громкоговорителей и установок, а также для обнаружения всевозможных ошибок. Те, кто часто устанавливает системы Hi-Fi или хотят разработать свои собственные сабвуферы, могут сэкономить много времени с помощью STS.

Описание иллюстраций:

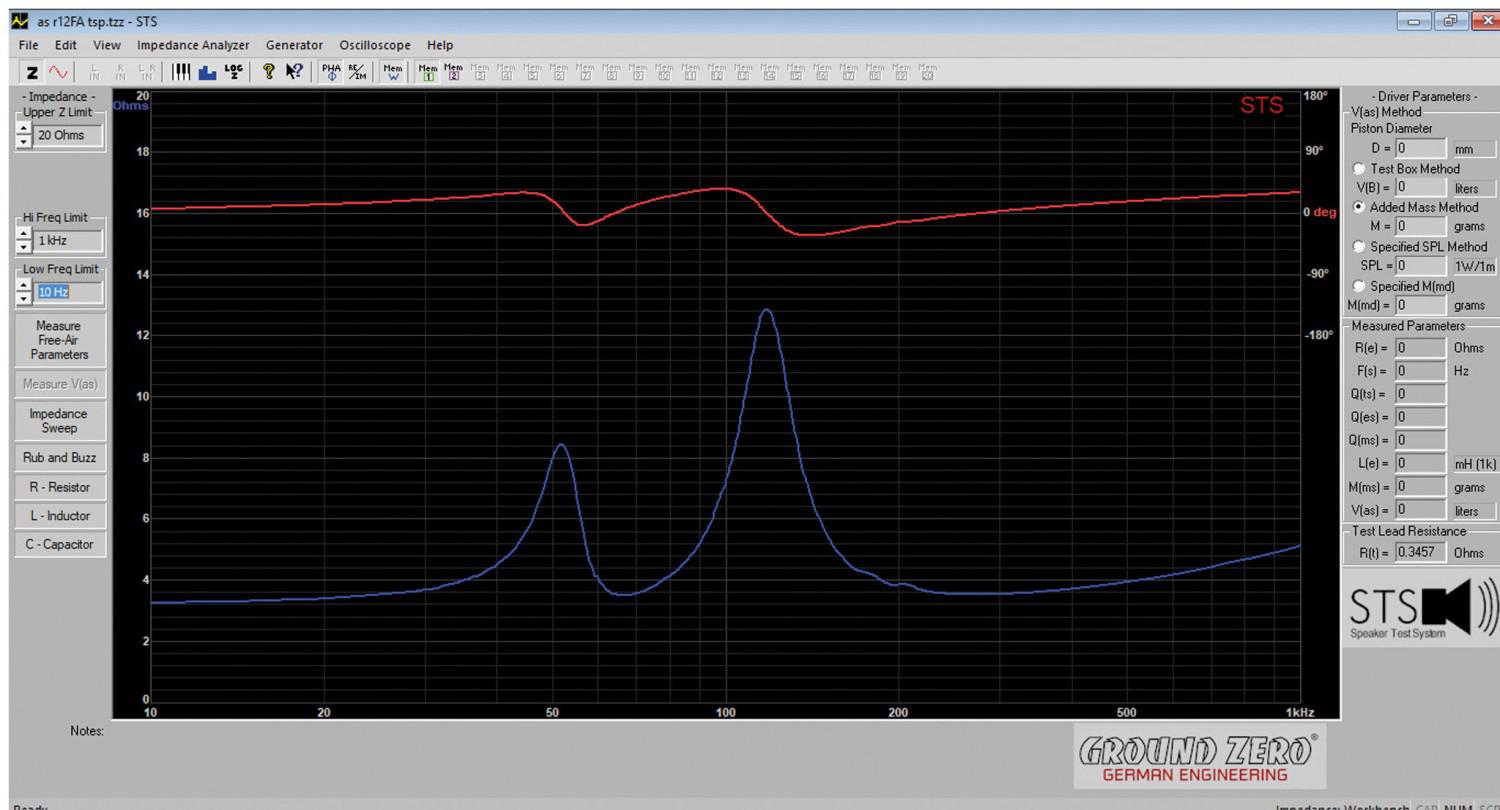

• Импедансная характеристика широкополосного сабвуфера ATB216 (стр. 72). Два пика на частоте 51 и 117 Гц указывают на пропускную способность системы. В басовых низкочастотных динамиках настройка рефлекторной системы видна, как минимум, между двумя пиками

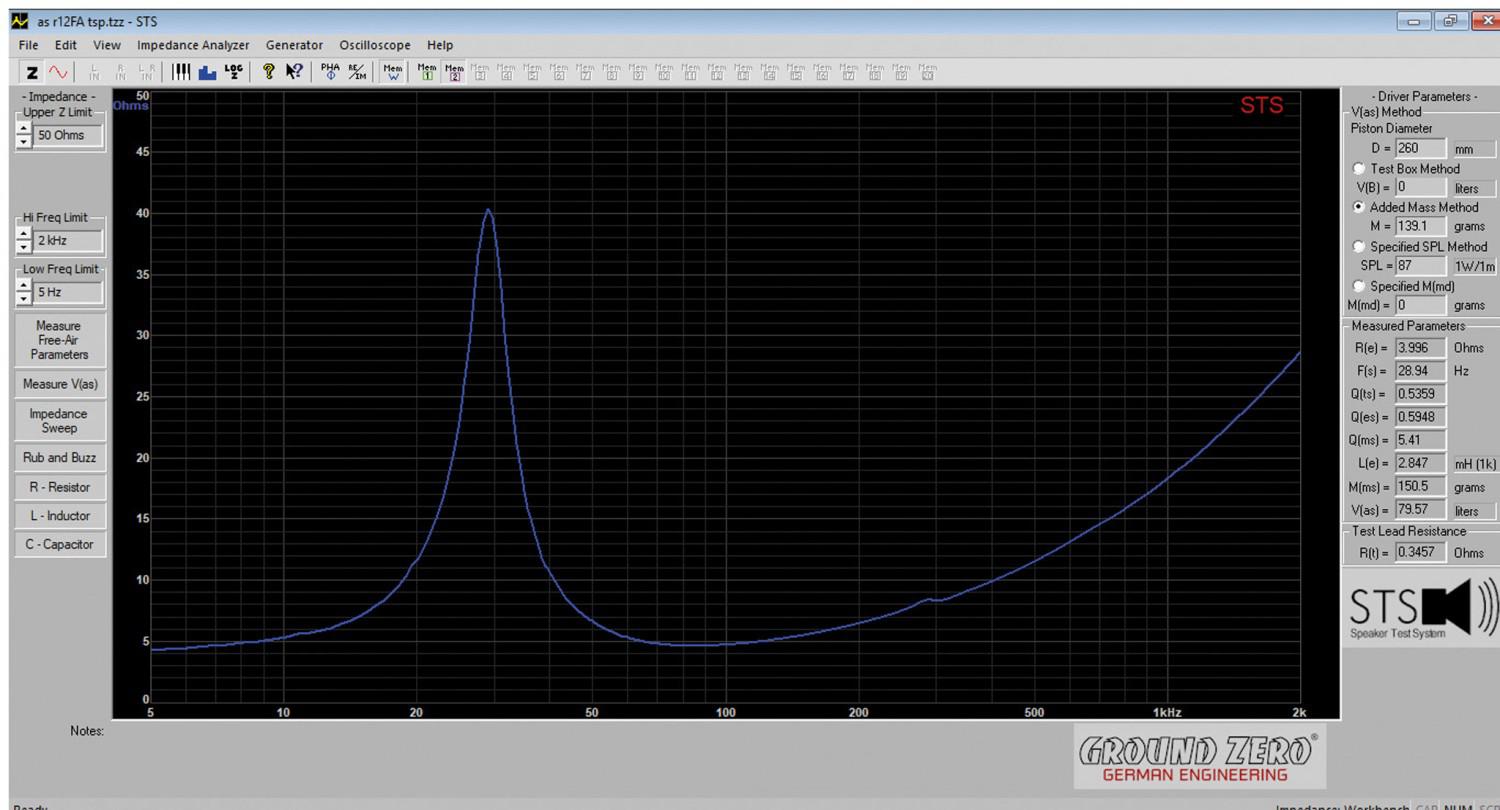

• Измерение Thiele-Small на R 12 FA (стр. 76). Результаты с STS (Re 3.99 Ohm/fs 28.94 Hz/Vas 79.57 l/ Qts 0.54) практически идентичны нашим "официальным" лабораторным измерениям с профессиональной системой CLIO
